Jak změřit a poznat unifikovaný závit (UNC, UNF)

Jak rozpoznat metrický a Whitwortův závit (UNC, UNF)?

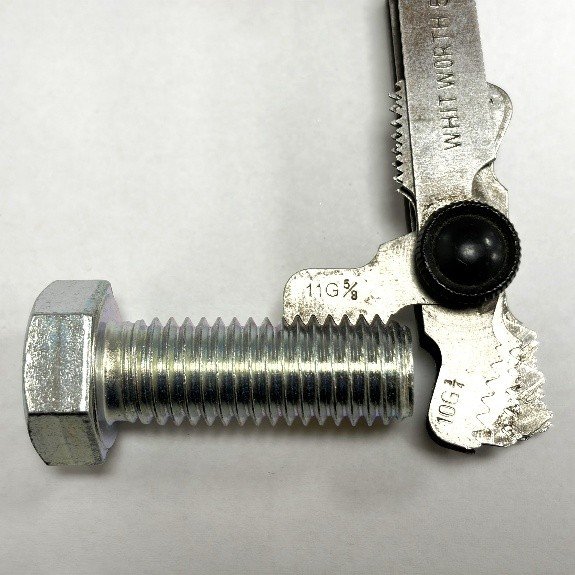

Potřebujete vědět, jaký šroub máte doma? Nejjednodušším způsobem je využití závitových měrek, které vám přesně ukáží, jaký typ závitu a jaké stoupání šroub má.

Rozlišit metrický závit od amerických standardů UNC a UNF může být bez závitových měrek náročné, ale existuje řada vodítek, které vám poradí.

Označení

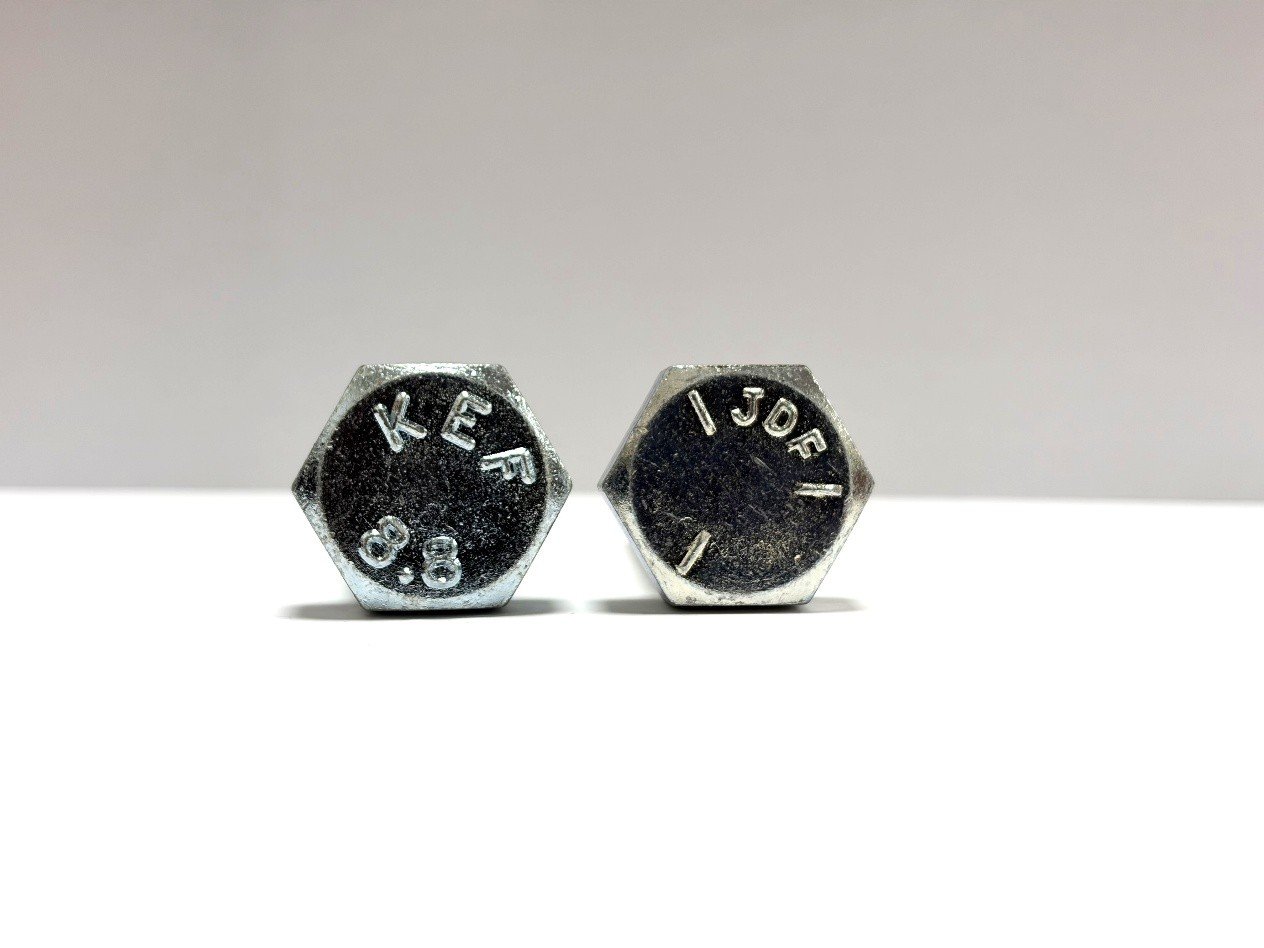

Metrické šrouby mají téměř vždy označení pevnosti na hlavě – najdete na nich čísla jako 8.8, 10.9 nebo 12.9. Toto označení je spolehlivým znakem, že jde o metrický závit. Šrouby se závitem UNC (Unified Coarse) nebo UNF (Unified Fine) naopak označení pevnosti většinou nemají. Jejich hlavy bývají čisté nebo s jiným typem značení, například trojice písmen.

Průměr

Dalším vodítkem je průměr závitu. U metrických šroubů naměříte posuvným měřítkem (šuplerou) vždy průměry kolem celých čísel – například 5,9 mm nebo 7,9 mm. Tyto hodnoty odpovídají běžným metrickým rozměrům M6, M8. U mnoha rozměrů šroubů UNC a UNF je dobré poznávací znamení netradiční průměr (ne u všech). Když změříte závit, dostanete čísla jako 6,3 mm, 9,5 mm nebo 11,1 mm – hodnoty, které neodpovídají běžným metrickým rozměrům. To je jasný signál, že máte v ruce americký závit. Důležité je však zmínit, že rozměry se mohou pohybovat v toleranci a u některých šroubů můžete naměřit až 0,2 mm méně (více nikdy nenaměříte)

Jak změřit, který rozměr šroubu máte?

Kromě průměru je důležité určit i stoupání závitu – vzdálenost mezi jednotlivými závity. I tady se

metrický a americký systém liší.

Metrický závit – měříme v milimetrech

Pro přesné měření postupujte takto:

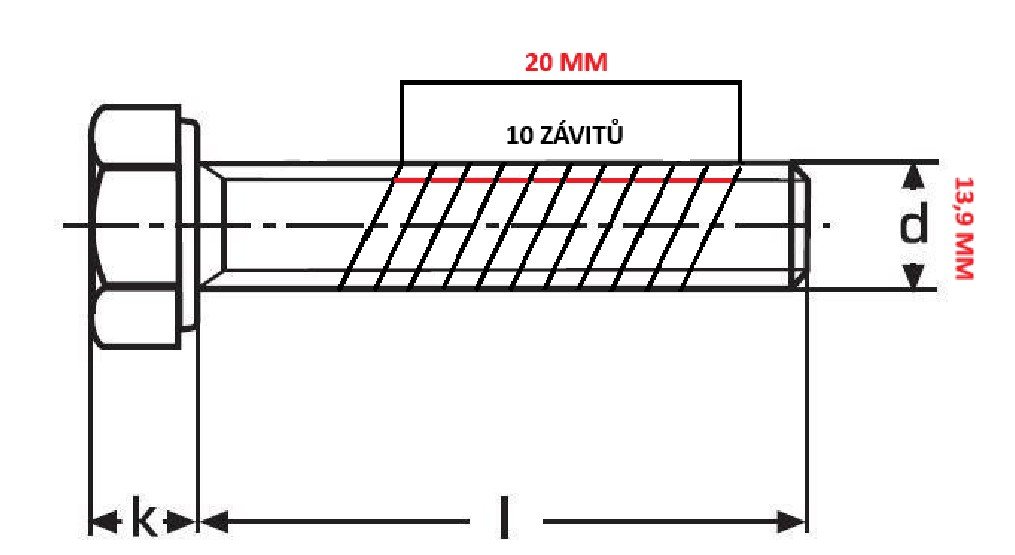

1. Změřte posuvným měřítkem vzdálenost 10 závitů (od hrany prvního po hranu jedenáctého závitu).
2. Naměřenou hodnotu vydělte 10
3. Získáte přesné stoupání v milimetrech

Proč měřit 10 závitů? Je to mnohem přesnější než měřit mezeru mezi dvěma sousedními závity, kde by i malá nepřesnost měření způsobila velkou chybu.

Příklad: Naměříte-li 20 mm na 10 závitech, stoupání je 20 ÷ 10 = 2 mm. Jde tedy o standardní závitu.

UNC a UNF – počítáme závity na palec (TPI)

Americké závity se udávají počtem závitů na palec  (1 palec = 25,4 mm)

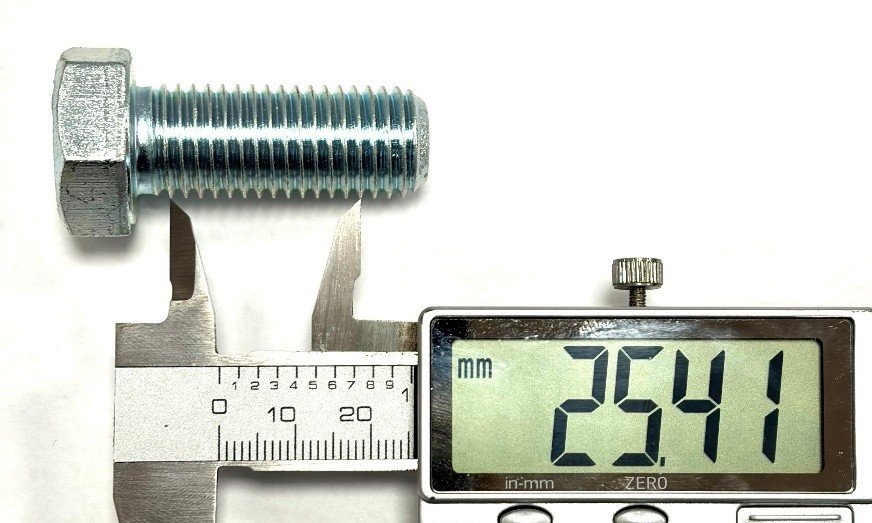

1. Změřte na závitu úsek dlouhý 25,4 mm
2. Spočítejte, kolik závitů (mezer) se vejde do této vzdálenosti
3. Číslo určuje typ závitu
4. Následně dle počtu závitů na palec určíme, zda se jedná o typ UNC nebo UNF
5. Rozdíl mezi typy UNC a UNF je jednoduchý. Typ závitu UNF je obdobou jemného závitu u metrických šroubů.

Příklad měření

Pro příklad měření byly vybrány rozměry s podobnými rozměry, které se snadno zamění. Na tomto příkladu si nejlépe ukážeme, že i podobné rozměry mají odlišnosti, které s identifikací pomohou.

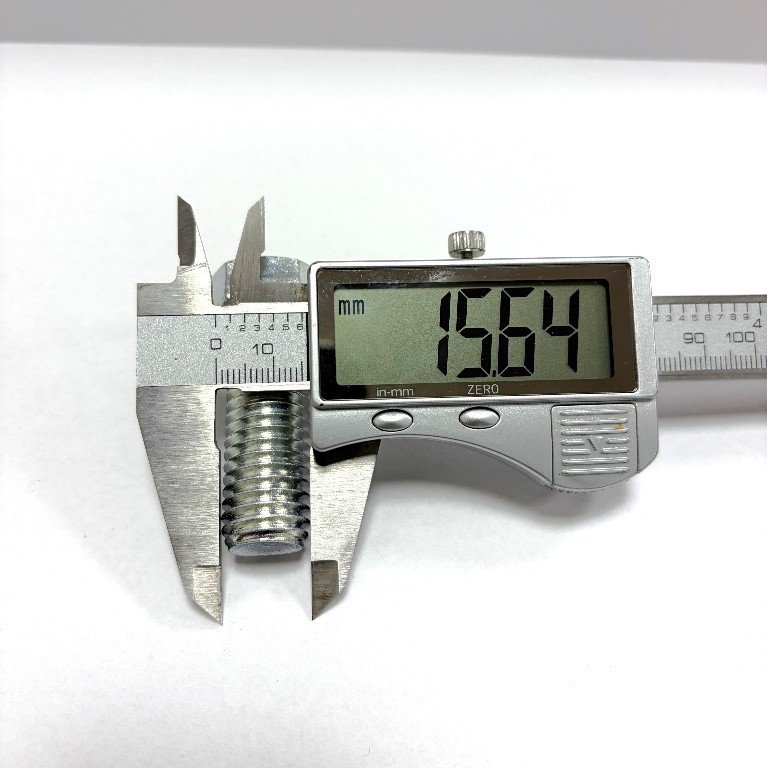

Změřím průměr:

15,64 mm -> UNF / UNC 5/8"

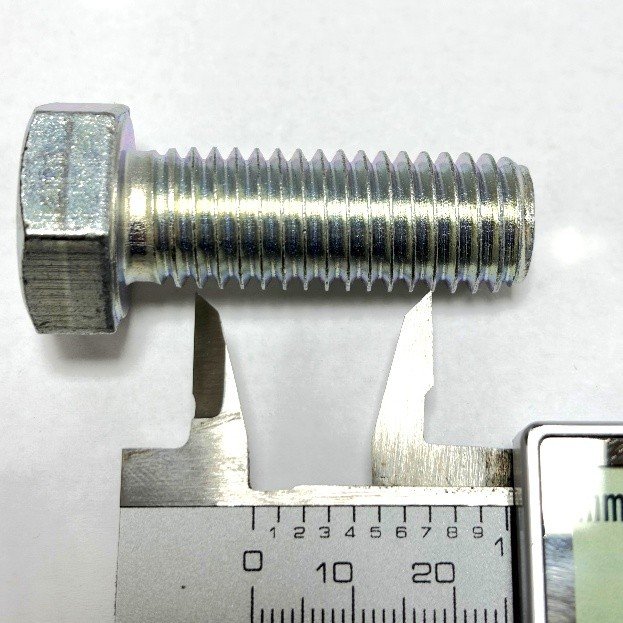

Pro UNC a UNF měření TPI

25,4 mm = 11 ZÁVITŮ

• UNC 5/8" – 11

Změřím průměr:

15,8 mm -> M16

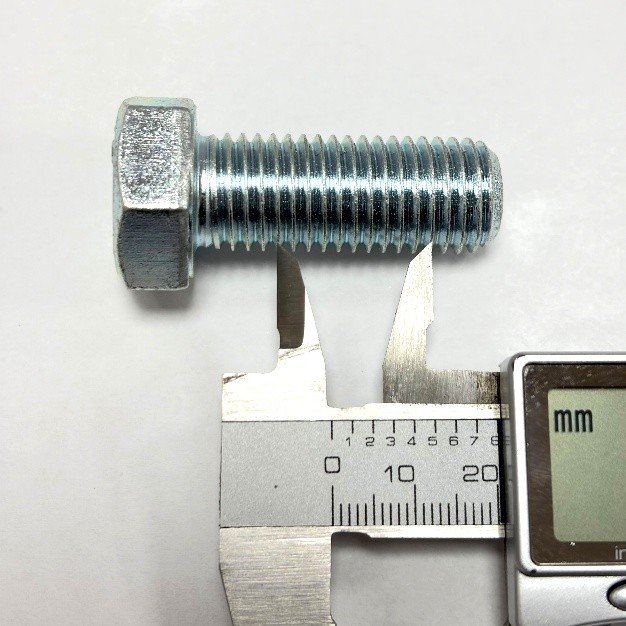

Pro metrické šrouby – rozpětí 10 závitů

2 mm / závit

• M16 standardní stoupání
•

Jak poznám, že šroub s průměrem 15,80 mm není UNC nebo UNF typ?

Při naměření 15,80 mm bychom milně mohli předpokládat, že se jedná o UNC 5/8", který má dle tabulek průměr 15,875 mm. Jenže při kombinaci měření průměru a počtu závitů dostaneme jasný výsledek. Při vypočtení TPI jsme zjistili hodnotu 13 závitů. Tato hodnota neodpovídá ani typu UNC (11 závitů) ani typu UNF (18 závitů) a můžeme tedy téměř s jistotou říci, že se jedná o metrický závit.

I v případě metrického závitu s jemným stoupáním, kde je rozdíl na oko od UNF závitu nerozpoznatelný, se počet závitů liší. Metrický šroub M16 má jemné stoupání 1,5mm. Toto stoupání má TPI 17, což počtu závitů pro UNF neodpovídá.
